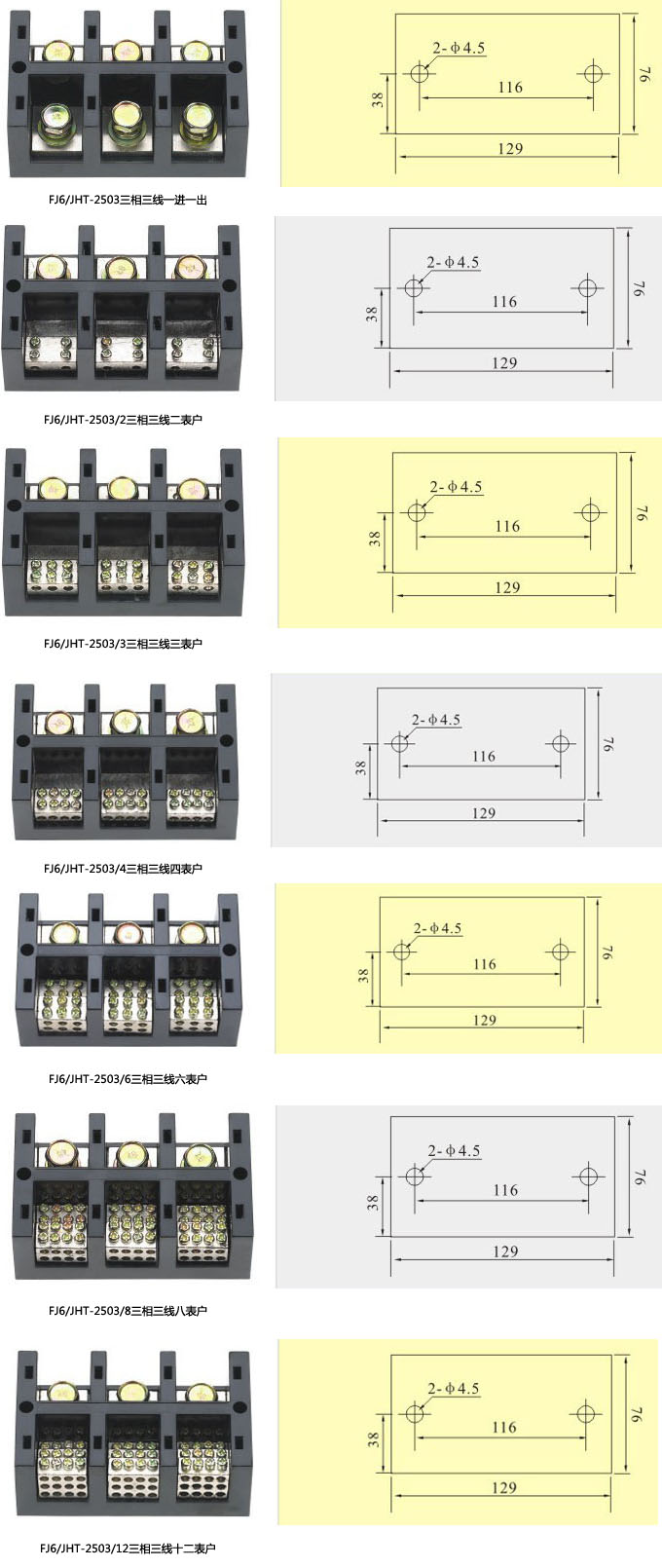

FJ6/JHT-2503大电流接线端子(胶木)

一、产品概括
    根据电力部电网改造规划,为了改善居民用电条件,本公司按照市场需要,开发了用于进户线多路输出接线盒。产品投入市场以来,受到了广大电能计量工作者的欢迎,既操作方便,又确保了接线的牢固性和可靠性,达到了用电安全的目的,为计量装置的标准化和规范化起到了作用。
    本系列产品通过了国家强制性产品认证,各项技术指标均符合GB14048国家标准和IEC国际标准要求。现已被电力部门推广使用。
二、结构特点
    该产品体积小,载流容量大,耐压高,结构合理,外形美观,具阻燃性,耐高温,不吸水、抗潮湿、绝缘性能好,抗冲击、抗老化等多种优质特性。
    盖板采用透明材料,且拆装方便,达到了透明直观,安全用电的目的。
三、产品用途
    适用于各种表位计量的配套使用,安装后不但解决了进户线直接进裸铜排,造成电流小、不安全、不可靠、不方便等诸多事故隐患的问题,而减少计量箱的成本。按产品的极数分为单极(1P)、单相(2P)、三相三线(3P)、三相四线(4P);按出线分为一出、二出、三出、四出····二十四出等。
四、主要技术指标
    1、绝缘电压:660V    50HZ(60HZ)
    2、进户线电流(A/截面mm2):100/25、150/50、250/120、300/150、400/240
    3、进表线电流(A/截面mm2):60-125/10-25(每路出线)
    4、工频耐压:3000V/1min
    5、工作温度:-40℃-+160℃
    6、端子间及绝缘电阻>40MΩ
五、接线举例
